不銹鋼止回閥

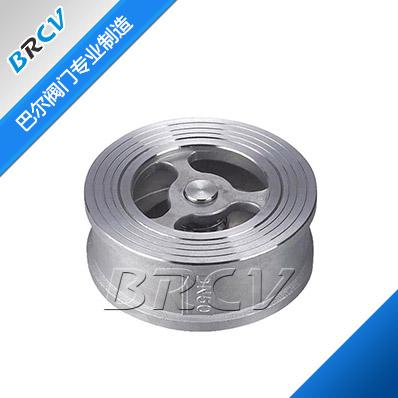

H71W 不銹鋼對夾升降式止回閥

圖片展示

產品描述

產品型號：
產品特點：

詳細介紹

H71W不銹鋼對夾升降式止回閥產品簡介：
對夾升降式止回閥采用短型結構尺寸和單閥瓣設計，相比傳統的旋啟式止回閥，H71W不銹鋼對夾升降式止回閥具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢。
H71W不銹鋼對夾升降式止回閥工作原理：
H71W不銹鋼止回閥閥瓣沿著中心定位作升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用。
H71W不銹鋼對夾升降式止回閥產品特點：
1、具有結構短、體積小、質量輕。
2、閥瓣關閉快速，水錘壓力小。
3、流道通暢，流體阻力小；動作靈敏，密封性能好。
4、安裝方便，可在水平、垂直兩個方向的管路上安裝。
5、閥板采用對偶板上加兩個扭力彈簧的設計，可使閥板自行速閉。
6、因速閉作用，可防止介質倒流，消除水錘作用強。
H71W不銹鋼對夾升降式止回閥的閥瓣是有上下升降而完成關閉和開啟，當介質進入閥內閥瓣受介質的壓力而上升大開，介質壓力歸零時閥瓣手彈簧的壓力而自動關閉，所以也可稱做彈簧式止回閥。
H71W不銹鋼對夾升降式止回閥性能參數：

型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		工作溫度(℃)	適用介質
		殼體	密封
H71W-16T	1.6	2.4	1.76	≤200	水、蒸體、油品等
H71H-25Q	2.5	3.75	2.75	≤235
H71W-25H				≤300
H71W-25P				≤200	硝酸等腐蝕性介質
H71W-40H	4.0	6.0	4.4	≤300	水、蒸體、油品等
H71W-40P				≤200	硝酸等腐蝕性介質

H71W不銹鋼對夾升降式止回閥主要零部件材料：

規格型號	閥體	閥瓣	彈簧
H71H-16Q、H71H-25Q	QT400-15	25	50CrCA
H71W-25H、H71W-40H	2Cr13	1Cr13	1Cr18Ni9Ti
H71W-16P、H71W-25P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

H71W不銹鋼對夾升降式止回閥技術圖紙及外形結構尺寸：

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200
結構長度	長系列	25	31.5	35.5	40	45	56	63	71	80	110	125	160
結構長度	短系列	16	19	22	28	31.5	40	46	50	60	90	105	140
